System SKD - isolierung 50mm
System SKD-30 - isolierung 30mm
Doppelwandiger Kamin

SYSTEM SKD

Technische Daten

Unterdruckbetrieb
Betriebstemperatur bis 450°C

Innenrohr :
Material : aus säurebeständig Chrom-Nickel-Stahl 1.4404 (nach DIN 17441)
Materialstärke : 0,5 bis 1,0 mm

Außenrohr :
Material : aus säurebeständig Chrom-Nickel-Stahl 1.4301 (nach DIN 17441)
Materialstärke : 0,5 bis 0,6 mm

Isolierungsdicke : 50 mm oder 30 mm

Durchmesser :
SKD : 100/200mm - bis 500/600mm
SKD-30 : 100/160mm - bis 500/560mm

Brennstoff : Gas; Öl oder Pellets

Alternative: Pulverbeschichtet - Farbe: RAL xxxx

Klicken für Produktbeschreibung sehen

  • Mündungsabschluß
  • Regenhaube
  • Längenelement
  • T-Stück 90°
  • T-Stück 45°
  • Isolierungsabschluß für T-Stück
  • Prüföffnung
  • Boden
  • verstellbare Stützkonsole
  • verstellbare Wandbefestigungsschelle
  • Spannschelle IV
  • Putztüre
  • Regenkragen
  • Winkelige Dachdurchführung mit Edelstahlplatte
  • Winkelige Dachdurchführung mit Pb Mantel
  • Längenelement mit Stutze M64x4
  • Justierelement
  • Verlängerungs Ankerplatte
  • Verlängerungs Ankerplatte für Decke
  • Übergangs Ankerplatte
  • Reduzierung
  • Isolierungsabschluß
  • Bogen 90° mit Revision
  • Bogen 90°
  • Bogen 45°
  • Bogen 30°

CE - Leistungserklärung

Nr. 1450-CPR-0007
Die notifizierte Stelle: EU Nr. 1450

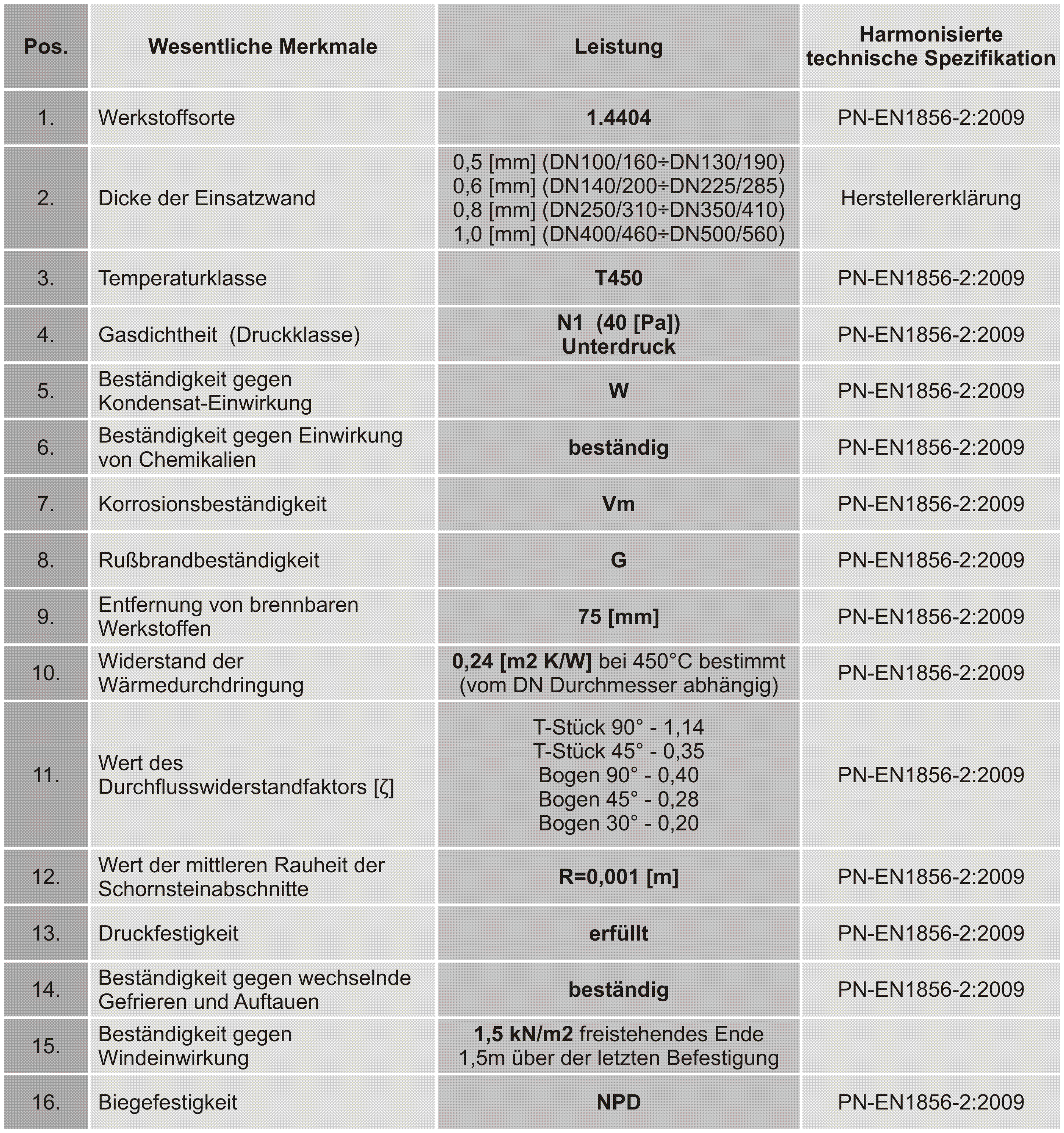

Erklärte Leistung - System SKD (Isolierung 50mm):
System SKD

Erklärte Leistung - System SKD-30 (Isolierung 30mm):
System SKD-30

Muffe/Nippel Verbindung

System-SKD
System-SKD

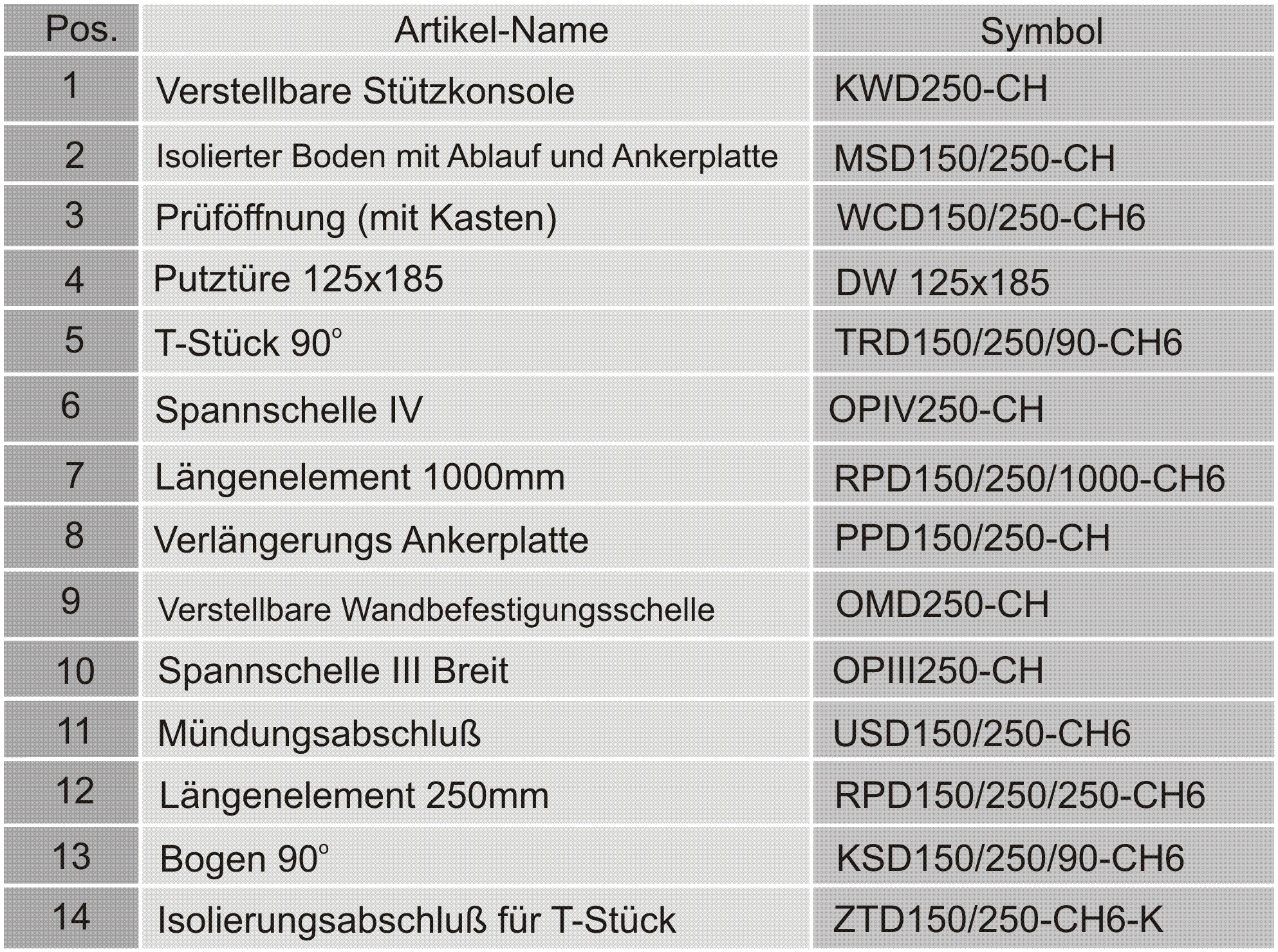

Beispielkonfiguration

System SKD
System SKD

Montageanleitung


Schneiden des Rohres
